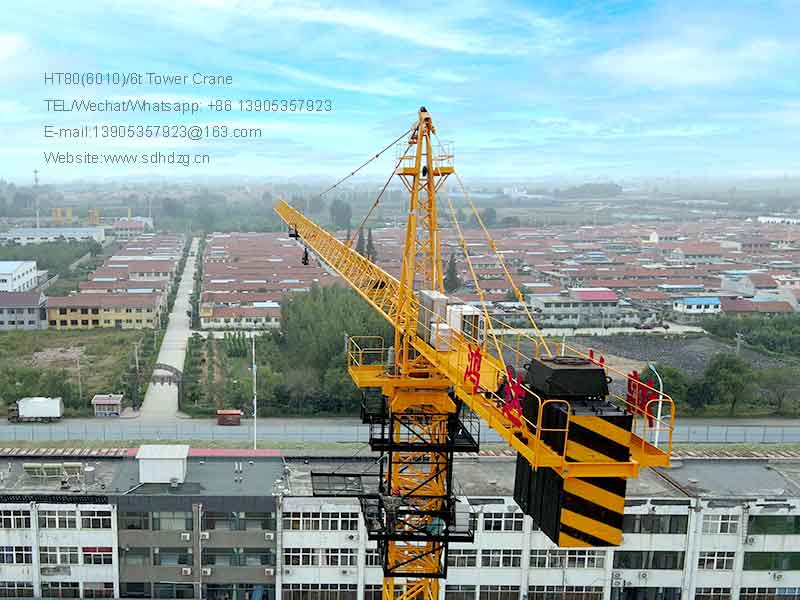

HTB80(6010)塔式起重机

鸿达塔吊HTB80(6010)塔机特点
鸿达集团在原有的QTZ80C(5810)塔机基础上升级开发

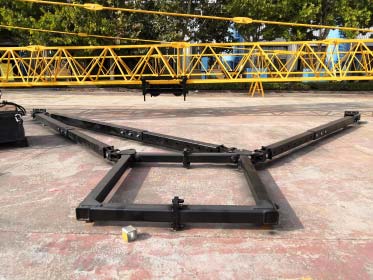

1.6m*2.8m 标节 HTB80(6010)塔机，其特点为： 60 米臂长，臂  端吊重 1.06 吨，最大起重量 6 吨，独立高度 40.5 米，最大高 度 180 米，起重臂变臂有 60M、 54M、 48M、 42M、 36M 五种。 起 升机构采用三速电机驱动， 回转机构采用液偶调速， 变幅机构 采用双速电机驱动。 基础采用独立支腿预埋螺栓式、 预埋支腿式等连接方式，方便用户安装。

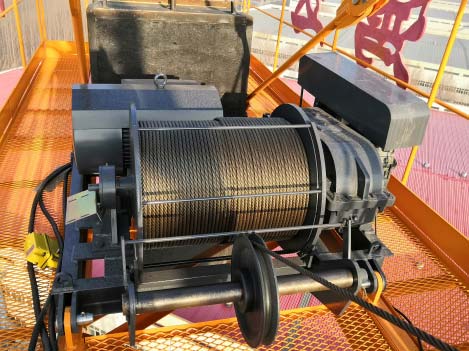

1.起升机构为一字型结构，大直径，短卷筒，卷筒带折线绳槽，前置排绳器，排绳好。变频调速，起制动平稳，慢就位速度低，满足高层建筑需要。

2.回转机构采用2*85Nm力矩电机软起动, 采用变频调速,可打反车，就位平稳。

3.变幅机构采用3.3/2.2KW锥转子制动器电机驱动（维修简单），变频调速，平稳可靠。

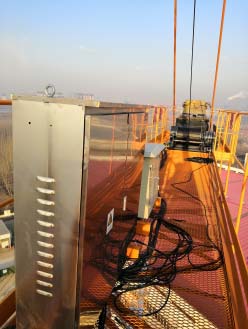

4.采用日本欧姆龙PLC控制，起升、回转、变幅变频器采用英威腾塔机专用变频器;采用不锈钢电控柜和航空插座，配置空调司机室。





载荷特性

m	2.5-14. 5	17	20	23	26	30	35	40	45	50	55	60
a=2 T	3					2.6 1	2.1 6	1.8 3	1.5 7	1.3 7	1.2	1.0 6

m	2.5-15	20	23	27	30	35	40	45	50	54
a=2                  T	3				2.74	2.27	1.92	1.66	1.44	1.3
a=4                  T	6	4.33	3.68	3.04	2.68	2.21	1.86	1.6	1.38	1.24

m	2.5-16	20	25	28	30	35	40	45	48
a=2                  T	3				2.96	2.46	2.09	1.8	1.66
a=4                  T	6	4.67	3.6	3.15	2.9	2.4	2.03	1.74	1.6

m	2.5-16.9	20	25	30	35	40	42
a=2                  T	3				2.62	2.23	2.1
a=4                  T	6	4.95	3.83	3.09	2.56	2.17	2.04

m	2.5-17.6	20	25	30	32	36
a=2                  T	3					2.66
a=4                  T	6	5.18	4.0	3.24	3.0	2.6

									360m
/ 变频起升 v		a=2			a=4			24/24.5.4KW
	T	1.5	3	3	3	6	6
	m/min	80	40	9	40	20	4.5
变幅	40/20m/min							3.3/2.2kw
变频  回转	0.6r/min							2X5.5KW
行走	0-25m/min							2*5.2KW
供电容量	380V/50HZ							60KVA

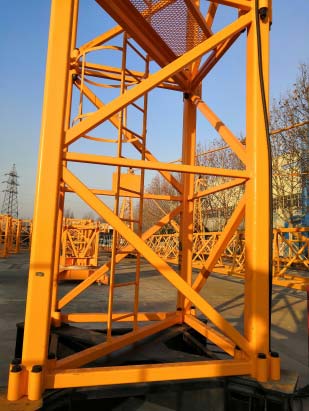

2.2.基节采用 Q345B 方管 135*135*12，内衬δ 20*135 钢板， 底 部与支腿连接采用四连接套， 底部强度比其它厂家高  30%。 标 准节采用 Q345B 方管 135*135*12(三连接套)，爬梯带护圈，标 准节有 0.5 米宽×1.05 米长的休息平台（比其它厂家大）。

2.3.伸缩式撑杆（3 撑杆或 4 撑杆）附着距离可调整(4 米～6.5 米)

3.HTB80(6010)塔机机构介绍

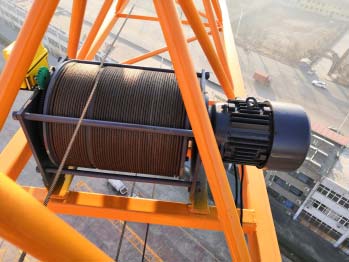

3.1.起升机构为π字型结构， 三速电机驱动， 前置排绳器， 简 单可靠。

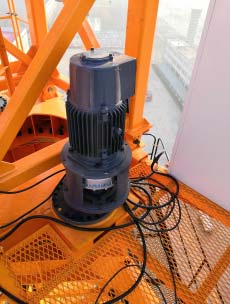

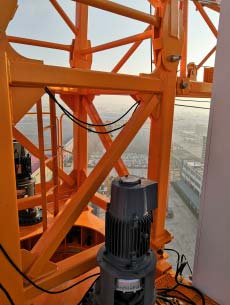

3.2. 回转机构采用  2*5.5KW  起重电机双驱动,  采用液偶调速, 可打反车。

3.3.变幅机构采用  3.3/2.2KW  锥转子制动器电机驱动,维修简 单可靠。

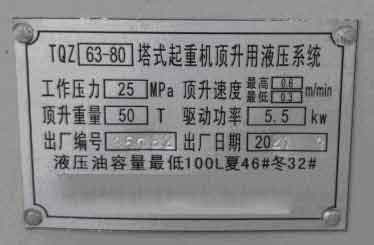

3.4.液压顶升机构采用  QTZ80 液压顶升机构（5.5KW 顶升力 50 吨），与 QTZ80(6011)和 QTZ63(5013/5)  液压顶升机构通用。
