HPA125 (6015)平头塔式起重机

￥0.00

上一：HPB100 (6013)平头塔式起重机

下一：没有了

描述

铁力士牌HPA125(6015)塔机是鸿达集团公司汇集三十多年塔机设计生产经验推出的一种上回转、水平臂自升塔式起重机，满足GB/T5031<<塔式起重机技术条件>>和GB5144<<塔式起重机安全规程>>等标准。该机具有以下特点：
1)各项性能参数先进、起重力矩大、起升高度高、工作幅度大、作业空间广、使用效率高。

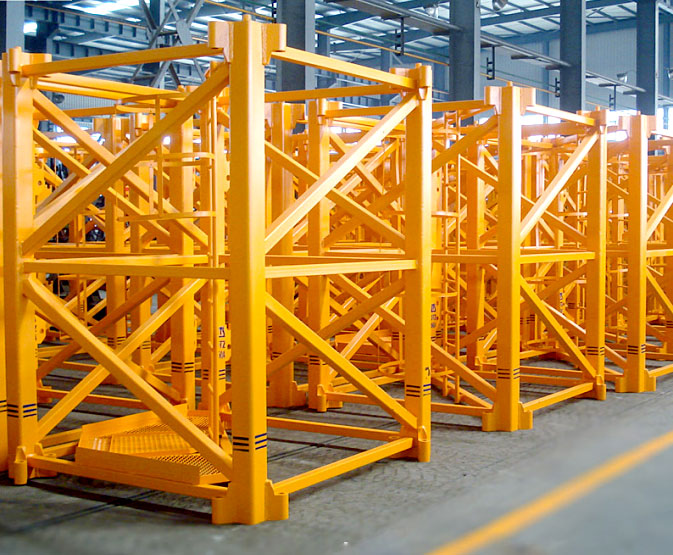

2)整机造型美观、钢结构轻巧、选材精良并经整型喷丸、防锈等预处理；标准节采用胎具组焊和切削加工，互换性好；起重臂变截面，自重轻，风阻小；回转塔身采用销轴和高强度螺栓连接，装拆方便；侧置式司机室，视野开阔，司机座椅可根据人体需要自由调节，操作舒适。
3)该机具有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
4)起升机构采用变频电机驱动，可获得理想的起升速度及荷重的慢就位。回转机构采用力矩电机驱动，RCV调速。牵引机构采用变频电机驱动，行星减速。行走机构采用变频无级调速技术，起、制动平稳。

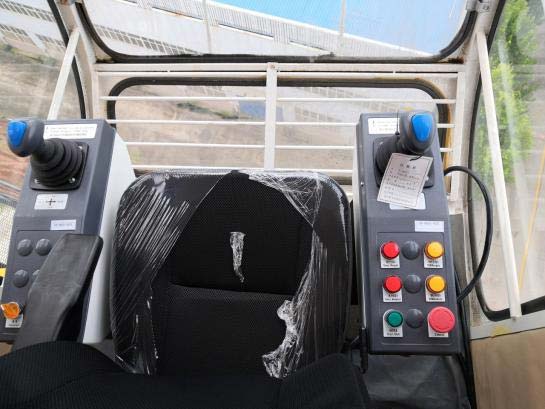

5)电控系统采用国际通用型式，低压电器采用品牌电器元件，积木式组合，卡轨式安装。采用集中于司机室的两个十字型主令控制器和按扭开关操纵。整机电控柜对380V-440V(50Hz-60Hz)电源通用。

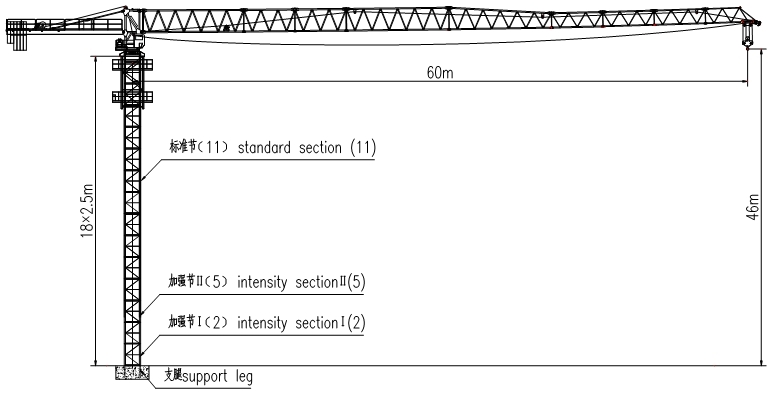

鸿达HPA125(6015)平头塔机60米，臂端吊重1.5吨，最大起重量8吨,独立高度46米，最大高度201米。起升、回转、变幅机构均采用变频调速，起制动平稳，适合拼装式建筑慢就位施工要求。

表2.2起重性能表 Table 2.2 Hoisting performance list
60米臂长 60m Jib

工作幅度 Working range(m)		2.5~ 15.3	17	20	23	25	28	30	32	35	38	40	43	45	47	50	55	60
起重量hoisting capacity (t)	a=4	8	7.07	5.87	4.99	4.53	3.96	3.65	3.38	3.03	2.74	2.57	2.34	2.21	2.09	1.93	1.69	1.5
起重量hoisting capacity (t)	a=2	4						3.72	3.45	3.1	2.81	2.64	2.41	2.28	2.16	2.0	1.76	1.57

55米臂长 55m Jib

工作幅度 Working range(m)		2.5~ 16.6	20	23	25	27	30	32	35	38	40	43	45	47	50	53	55
起重量Hoisting capacity (t)	a=4	8	6.45	5.5	4.99	4.57	4.04	3.74	3.36	3.03	2.85	2.61	2.46	2.33	2.15	2.0	1.9
起重量Hoisting capacity (t)	a=2	4						3.81	3.43	3.1	2.92	2.68	2.53	2.4	2.22	2.07	1.97

50米臂长 50 m Jib

工作幅度 Working range(m)		2.5~ 17.1	20	23	25	27	30	31	33	35	38	40	43	45	47	50
起重量Hoisting capacity (t)	a=4	8	6.7	5.72	5.19	4.75	4.2	4.04	3.75	3.5	3.17	2.98	2.72	2.57	2.44	2.25
起重量Hoisting capacity (t)	a=2	4							3.82	3.57	3.24	3.05	2.79	2.64	2.51	2.32

45米臂长 45m Jib

工作幅度 Working range(m)		2.5~ 18.3	20	23	25	27	30	33	35	38	40	43	45
起重量Hoisting capacity (t)	a=4	8	7.23	6.17	5.61	5.13	4.54	4.06	3.79	3.44	3.23	2.96	2.8
起重量Hoisting capacity (t)	a=2	4							3.86	3.51	3.3	3.03	2.87

40米臂长 40m Jib

工作幅度 Working range(m)		2.5~19	22	25	27	30	33	35	38	40
起重量 Hoisting capacity (t)	a=4	8	6.8	5.88	5.39	4.77	4.27	3.99	3.62	3.4
起重量 Hoisting capacity (t)	a=2	4							3.69	3.47

35米臂长 35m Jib

工作幅度 Working range(m)		2.5~19.5	23	25	27	30	33	35
起重量 Hoisting capacity (t)	a=4	8	6.64	6.04	5.53	4.9	4.39	4.1
起重量 Hoisting capacity (t)	a=2	4

30米臂长 30m Jib

工作幅度 Working range(m)		2.5~19.8	23	25	27	30
起重量 Hoisting capacity (t)	a=4	8	6.77	6.16	5.64	5.0
起重量 Hoisting capacity (t)	a=2	4

表 2.1 技术性能表 Table 2.1. Technical performance list

机构工作级别
Working grades for mechanism

起升机构Hoisting mechanism

M5

回转机构Slewing mechanism

M5

变幅机构Trolley travelling mechanism

M4

行走机构Travelling mechanism

M3

起升高度
Hoisting height (m)

倍率
Multiplying

行走式
travelling

固定式
Undercarriage
stationary

附着式
Attached

内爬式
Inside
climbing

a=2

47

46

201

a=4

47

46

101

最大起重量（t）
Max. hoisting capacity (t)

8

幅度 Radius (m)

最大幅度Max. radius

60

最小幅度Min. radius

2.5

起升机构
Hoisting mechanism

倍率
Multiplying

a=2

a=4

起重量(t)
Hoisting capacity(t)

2

4

8

速度（m/min）
Speed (m/min)

0～74

0～37

0～6

0～37

0～18.5

0～3

功率 (kw)
Power (kw)

30

变幅机构
Trolley travelling mechanism

速度（m/min）
Speed (m/min)

0～60

功率(kw)
Power (kw)

4

回转机构
Slewing mechanism

速度（r/min）
Speed (r /min)

0～0.7

堵转力矩(N.m)
Moment(N.m)

85×2

行走机构
Travelling mechanism

速度（m/min）
Speed (m/min)

0～25

功率 (kw)
Power (kw)

4×3.4

顶升机构
Climbing mechanism

速度(m/min)
Speed (m/min)

0.6

功率(kw)
Power (kw)

7.5

液压系统额定工作压力(Mpa)
Rated working pressure for hydraulic system (Mpa)

25（外爬Outside climbing）
30（内爬Inside climbing）

平衡重
Counter-
weight

起量臂长
Jib length（m）

30

35

40

45

50

55

60

平衡重（t）
Counter-weight

8.8

11

13.2

15.4

16.5

17.6

18.7

总功率（KW）
Total power(KW)

58.6

轮距×轴距（m）
Wheel×axle
gauge(m)

6.0×6.0

工作温度（℃）
Operating temperature
(℃)

-20~+40

1、鸿达塔机起重性能高 ( 30m/3.7T > 其它厂家30m/3.35T )：
高臂架40米长>其它厂高臂架30米长,起重臂刚性好；
2、鸿达塔机回转半径小，抗干扰性好：
12.3米<其它厂家12.6米；
3、鸿达塔机起重臂和平衡臂截面宽，抗侧弯强度高30%：
1.48米 >其它厂家1.1米；
4、鸿达塔机回转功率大(双回转)，抗风性好：
2*5.5kw > 7.5kw（徐工、三一），2*5.5kw > 2*4kw（中联）；

二、其它特点

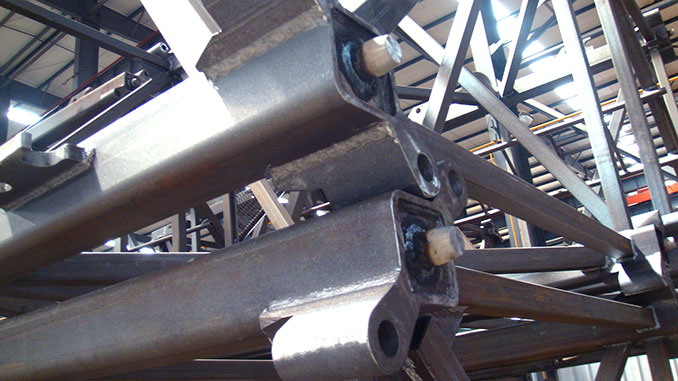

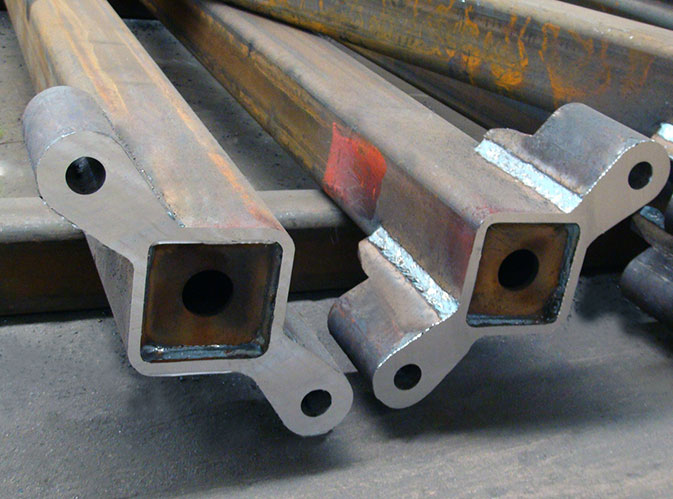

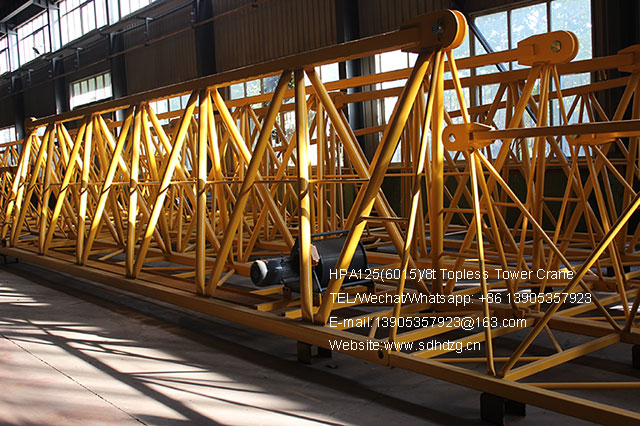

1、起重臂采用高强钢(无缝管BQ490E)；采用大截面，刚性好；起重臂下弦杆连接均采用与中联同样整体接头销轴，安装可靠方便；

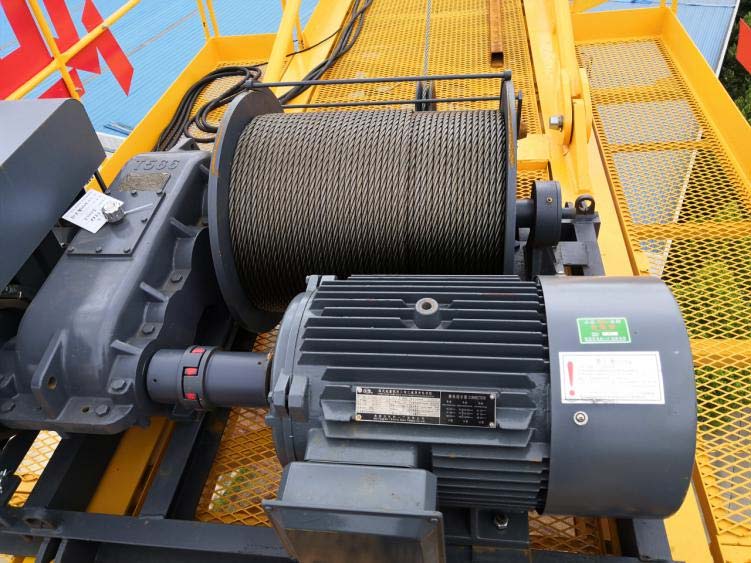

2、起升机构采用江特一字型结构：大直径，短卷筒，卷筒带折线绳槽，前置排绳器，排绳好。变频调速，起制动平稳，慢就位速度低，满足高层建筑需要。

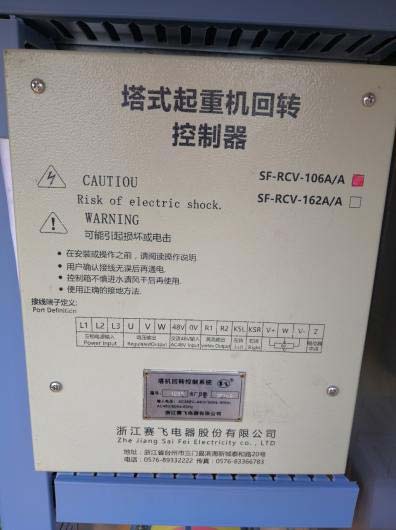

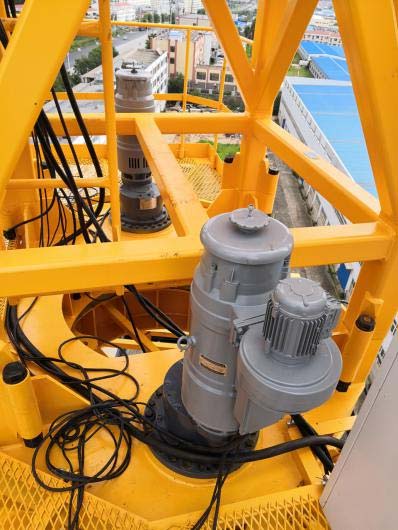

3、回转机构采用法国波坦同款技术的力矩电机软起动（其它家采用变频电机驱动，成本低，效果要差一些）、涡流制动快停止、日本安川变频防摇摆技术，保证了回转的平稳性，回转还可提供可打反车的波坦技术 RCV 无级调速控制方式。

4、变幅机构采用3.3/2.2KW锥转子制动器电机驱动,维修简单可靠。

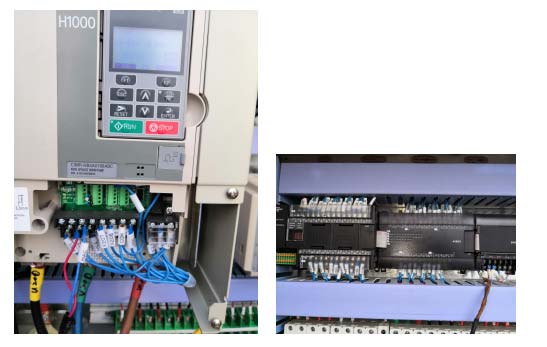

5、采用不锈钢电控柜，采用日本欧姆龙PLC控制,主要电器元件采用西门子，采用航空插座,配置空调太空司机室。
